光纖直放站主要由光近端機、光纖、光遠端機(覆蓋單元)幾個部分組成。光近端機和光遠端機都包括射頻單元(RF單元)和光單元。無線信號從基站中耦合出來后，進入光近端機，通過電光轉換，電信號轉變?yōu)楣庑盘枺瑥墓饨藱C(jī)輸入至光纖，經過光纖傳輸?shù)焦膺h(yuǎn)端機，光遠端機把光信號轉為電信號，進入RF單元進行放大，信號經過放大后送入發射天線，覆蓋目標區域。上行鏈路的工作原理一樣終端設備發射的信號通過接收天線至光遠端機，再到近端機，回到基站。
近端機 |
1 | 設備主要特性 | 輸入功率檢測、增益調整， LED燈顯示 |
2 | 工作波長 | 1550±20nm； |
3 | 端口數量 | 1-4個 |
4 | 射頻帶寬 | 4MHz； |
5 | 帶內波動 | ≤1.5dB； |
6 | 輸入端口 | 50歐姆不平衡； |
7 | 輸出端口 | SC |
8 | 輸出光功率 | ：≥0Bm |
9 | 射頻輸入電平 | -10~+10dBm |

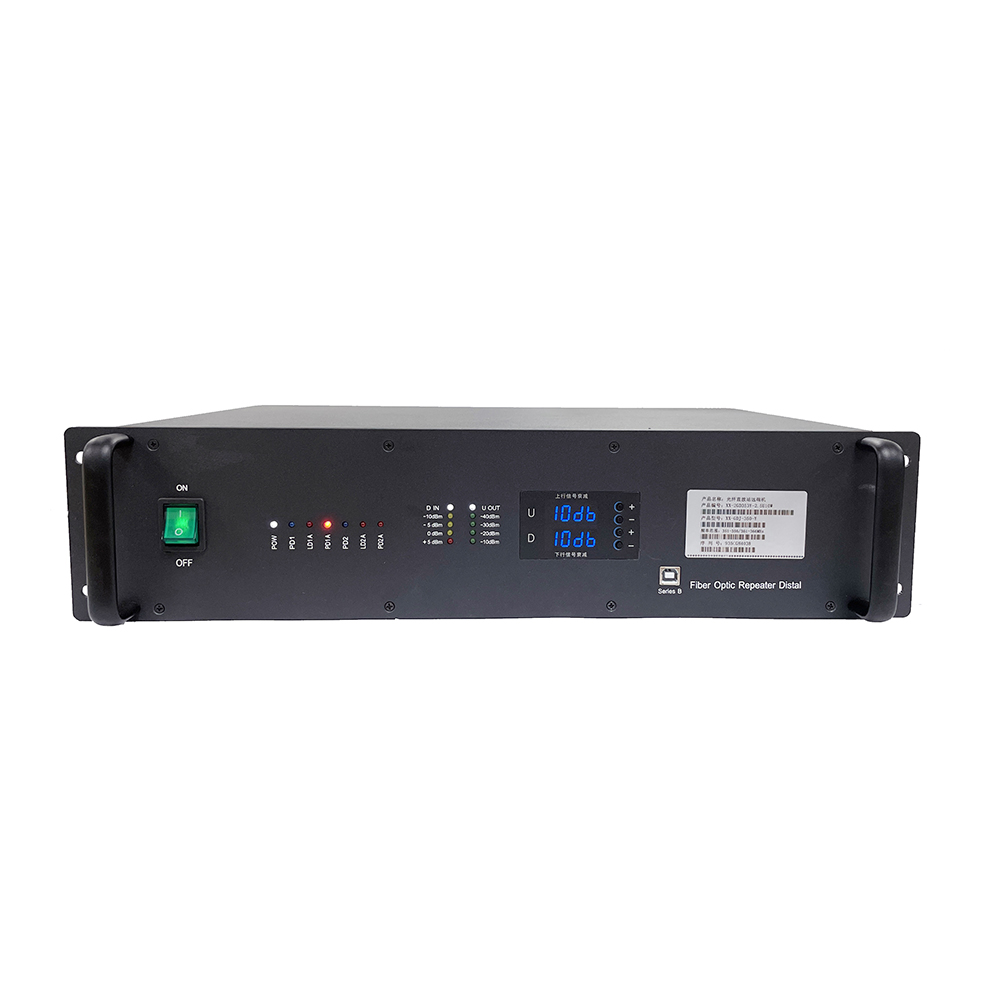

遠端機 |
1 | 設備主要特性 | 輸出功率檢測、數碼顯示、增益調整、LED燈功率顯示 |
2 | 頻率范 | 136-174MHz / 330-400MHz / 400-430MHz / 440-470MHz頻率定制 |
3 | 最大輸出功率 | 40±2dBm可定制 |
4 | 最大增益 | 29-60dB 可調 |
5 | 自動電平控制范圍(ALC) | ≥10dB |
6 | 增益調整范圍 | ≥31dB |
7 | 增益調整線性 | 衰減 10dB≤±1dB |
8 | 帶外抑制 | 工作邊帶±2MHz≤-40dBc |
9 | 電壓駐波比 | ≤1.5:1 |
10 | 帶內波動 | ≤3dB |
11 | 噪聲系數 | ≤5dB |
12 | 三階互調 | ≤-36dBm |
13 | 帶外增益 | ±50KHz≤75dB ±75KHz≤70dB ±125KHz≤65dB ±250KHz≤38dB ±500KHz≤32dB |
14 | 帶外雜散 | 9KHZ~1GHZ/100KHZ: ≤-36dBm |
15 | 工作電壓 | 220V |
16 | 光纖接口 | SC |
17 | 光接收靈敏度 | 極限值-15dBm |
